Дача - это в первую очередь место отдыха. Даже если для вас лучший отдых - это работа на огороде, тем приятнее отдых физический. Поэтому удобная и уютная беседка просто необходима. Если же вам повезло жить в частном доме, беседка - отличное место отдыха в теплое время года. И гораздо приятнее отдых, если она была сделана своими руками, а не просто собрана из готовых запчастей по чертежам.
Предлагается один из многих вариантов решений архитектуры беседки, каркас которой может быть выполнен из древесины, стальных или асбестоцементных труб (рис. 1). В данном случае практически все элементы конструкции беседки выполнены из древесины хвойных пород.

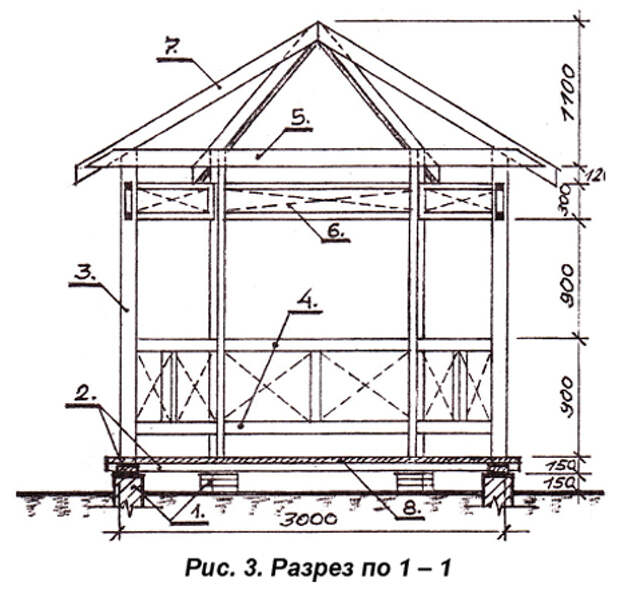

План беседки (рис. 2) – окружность диаметром 3,0 м, которая радиусом 1,5 м делится на шестисторонний многоугольник. Учитывая незначительные нагрузки сооружения на грунт основания, рекомендуется устройство столбчатых фундаментов (рис. 3, поз. 1) размером примерно 300×300 мм и высотой над уровнем земли не более 150 мм. По фундаменту на гидроизолирующую прокладку укладывается нижняя обвязка (поз. 2) из доски 60×120 мм, образующая форму беседки в плане.
Стойки (поз. 3) – брус сечением 100×100 мм (6 шт.), предварительно подготовляются на расчетную длину (размечаются также узлы присоединения к стойкам других элементов каркаса), устанавливаются на нижнюю обвязку попарно по диагоналям, раскрепляются временными подпорками для выверки вертикальности, крепятся в опорных узлах и соединяются затяжками (поз. 5). Схему расположения затяжек см. на рис 2 и 3, поз. 5.
Ограждение беседки (поз. 4) выполняет роль диафрагм жесткости.
Горизонтальные элементы изготовляются из бруса 100×100 мм, раскосы – 50×100 мм. Сборка элементов в секции выполняется на ровной площадке или на столе, затем секции крепятся между стоек.Декоративная решетка (поз. 6) выполняется из бруска 40×40 мм и крепится в верхней части стоек, образуя ажурный пояс.
Стропила (поз. 7) – доска 40×120 мм (6 шт.) по длине готовятся с запасом на подрезку и устанавливаются, образуя пирамидальную шестигранную форму.
Для кровли можно применить покрытие из мягкой черепицы.
Пол – дощатый настил (поз. 8).
Все конструкции каркаса необходимо защитить от атмосферных осадков специальными красителями.
