Баллистический ракетный комплекс "Точка-У". Подробные ТТД того, что ополченцы ЛНР обнаружили в районе станции Вергунка

Дивизионный (тактический) ракетный комплекс. Разработка комплекса в КБ Машиностроения (г. Коломна) начата в 1967 г. после передачи в КБМ документации предварительного проекта комплекса "Точка" с ракетой В-614 МКБ "Факел". В отличие от "Точки" МКБ "Факел" у "Точки" КБМ были изменены крылья, аэродинамические рули, был убран дестабилизатор, изменены другие системы ракеты.

Главный конструктор - С.П.Непобедимый. Полномасштабная разработка задана Постановлением Совмина СССР №148-56 от 4 марта 1968 г. В разработке и производстве ракетного комплекса было задействовано 120 предприятий. Система управления ракеты создавалась ЦНИИАГ, главные конструкторы - Б.С.Колесов и А.С.Липкин. Заряды РДТТ разрабатывались НПО "Союз" (руководитель - академик Б.П.Жуков). Создание самоходной ПУ и ТЗМ велось КБ завода "Баррикады" (г.Волгоград, главный конструктор - Г.И.Сергеев).

Заводские испытания ракеты начаты в 1971 г. (два первых пуска) на полигоне Капустин Яр (пуски с полигонной ПУ разработки КБМ, подготовка к испытаниям начата на полигоне в январе 1970 г.). Производство опытных образцов СПУ и ТЗМ комплекса велось заводом "баррикады" (г.Волгоград). В 1973 г. начато серийное производство ракет на Воткинском машиностроительном заводе. Государственные испытания комплекса проводились в 1973-1974 г.г. (Капустин Яр, Забайкалье, Туркестанский военный округ, Закавказский военный округ). Серийное производство машин комплекса начато в 1973 г. на Петропавловском заводе тяжелого машиностроения. Комплекс официально принят на вооружение приказом МО СССР №0011 в августе 1975 г. с двумя типами боевых частей - осколочно-фугасной и специальной (ядерной) - и начал поступать в ракетные дивизионы мотострелковых и танковых дивизий сухопутных войск СССР в 1975-1976 г.

г.

Комплекс впервые показан на Параде в Москве 9 мая 1985 г.

Модернизация комплекса "Точка" с целью увеличения дальности действия и улучшения точности начата в 1984 г. Испытания комплекса "Точка-У" проводились на полигоне Капустин Яр с августа 1986 г. по сентябрь 1988 г. Климатические испытания проводились в 1989 г. в Забайкальском и Туркестанском ВО. Комплекс 9К79-1 "Точка-У" принят на вооружение в 1989 г., серийное производство ракет развернуто на Воткинском машиностроительном заводе в этом же году. Комплекс "Точка-У" может применять ракеты комплекса "Точка". В документации к переговорам по Договору о сокращении РСМД ракеты семейства "Точка" именовались "ОТР-21".

Особая благодарность "Пенсионеру" (http://russianarms.ru/) за помощь в подготовке материалов.

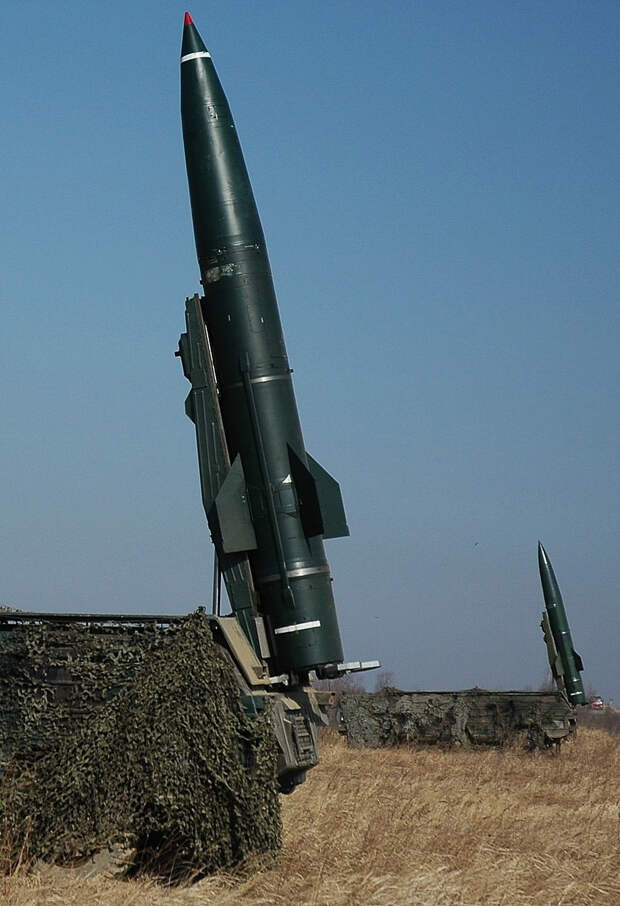

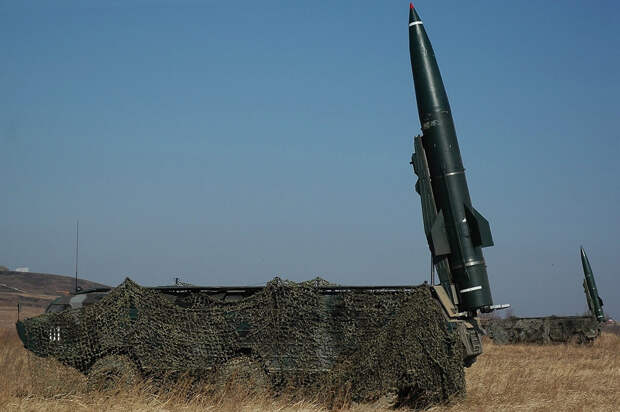

Ракетные комплексы 9К79-1 "Точка-У" с ракетами 9М79М "Точка" на учениях ракетно-артиллерийских подразделений 5-й общевойсковой армии Восточного военного округа, Сергеевский общевойсковой полигон, март 2013 г. Пуск ракет 9М79М "Точка" был условным. (http://pressa-tof.livejournal.com).

Полигон Капустин Яр, работает дивизион комплексов 9К79 "Точка" ("60 лет в строю полигон Капустин Яр. 1946-2006 г.г., ГЦМП "Капустин Яр", 2006 г.)

Реконструкция проекций ракет 9М79 "Точка" и 9М79-1 "Точка-У" SS-21 SCARAB. Слева-направо: первые четыре - учебные ракеты "Точка" (белая полоса в хвостовой части), на третьей ракете установлена фугасная БЧ и видно под красной заглушкой иллюминатор оптической системы получения полетного задания ракеты, четвертая ракета - в транспортном положении; пятая и шестая (так же учебная) - ракеты "Точка-У", пятая - остатки боевой ракеты обнаруженные в Грузии в ходе Грузино-Осетинского конфликта в августе 2008 г. (DIMMI (c) 2009 г.)

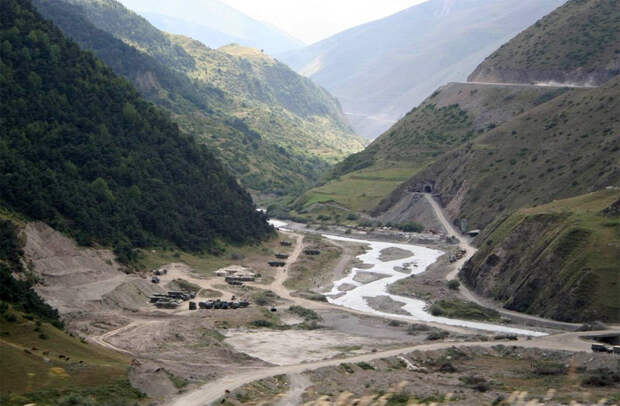

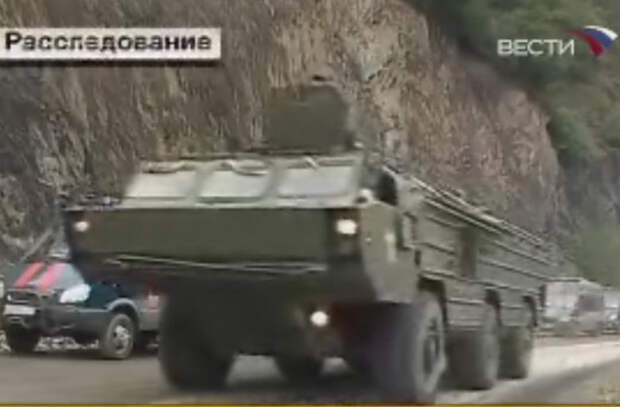

Применение ОТР "Точка-У" по целям в Грузии с территории Северной Осетии (Россия) в ходе Грузино-Осетинского конфликта 12 августа 2008 г. 10-48 местного времени. Слева снимок старта ОТР "Точка-У" для сравнения (оригинал фото пусков "Точки-У" в Осетии - Муса Садулаев, Асошиейтед Пресс)

Пусковая установка - на этапе эскизного проекта комплекса предполагалось использование агрегатов на шасси Харьковского тракторного завода.

СПУ 9П129 / 9П129М / 9П129М1 / 9П129-1 / 9П129-1М (последние две - комплекс "Точка-У", 1989 г. как минимум) на плавающем шасси БАЗ-5921 с одной ракетой разработана КБ завода "Баррикады" (главный конструктор Г.И.Сергеев), производство - завод "Баррикады", производство шасси - Брянский автозавод. Первые две СПУ и одна ТЗМ сданы заводом для испытаний в конце 1971 г. Производство СПУ и ТЗМ велось на Петропавловском заводе тяжелого машиностроения.

Движитель на воде - водометы. Пусковая установка оборудована теплозащитным контейнером-кожухом для обеспечения температурного режима головной части ракеты. СПУ оборудована средствами жизнеобеспечения для действий на зараженной территории, пуск может осуществляться экипажем из СПУ. СПУ авиатранспортабельна самолетами Ан-22, Ил-76 и с ограничениями самолетами Ан-12Б и Ан-12БП. В некоторых источниках шасси называют "ЗиЛ-375".

Отличия СПУ:

9П129 - применяют любые ракеты кроме "Точки-Р"

9П129М / 9П129М1 - могут применять любые ракеты

9П129-1 - применяют любые ракеты кроме "Точки-Р"

9П129-1М - могут применять любые ракеты

Колесная формула - 6 х 6

Двигатель (СПУ и ТЗМ) - дизель 5Д20Б-300 мощностью 300 л.с при 2600 об/мин с генераторами Г-1 и Г-2 (тип - ВГ-7500) мощностью по 9 кВт

Длина - 9490 мм

Ширина - 2890 мм

Высота на марше - 2340 мм

Дорожный просвет - 357 мм

Ширина колеи - 2275 мм
База - 2800+2600 мм
Передний свес - 2238 мм
Задний свес - 1848 мм

Радиус поворота - 12 м

Углы подъема-спуска - 78 град.

Угол съезда в воду - до 15 град.

Угол выхода из воды - до 12 град.

Боковой крен - до 20 град.

Углы возвышения направляющий СПУ при пуске - 78 град. (на любую дальность)

Углы горизонтального наведения направляющей СПУ - +-15 град.

Скорость подъема направляющей с ракетой в стартовое положение - 15 с

Масса с ракетой и расчетом - 18145-18200 кг (17945 кг - "Точка")

Запас топлива стандартный - 350 л

Запас хода по шоссе - 650 км

Скорость с ракетой по шоссе - до 60 км/ч

Скорость с ракетой по грунту - до 40 км/ч

Скорость с ракетой по бездорожью - 5-15 км/ч

Скорость с ракетой по воде - 6-8 км/ч (10 км/ч по официальным данным)

Расчет - 3-4 чел

Технический ресурс - 15000 км пробега

Температура эксплуатации - от -40 до +50 град.С

Гарантийный срок эксплуатации - 10 лет (в т.ч. не менее 3 лет в полевых условиях).

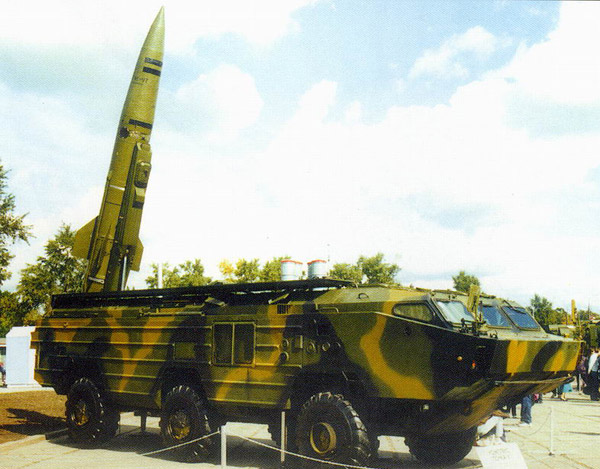

СПУ 9П129М комплекса "Точка" с ракетой (фото с одной из выставок начала 2000-х годов).

ТЗМ комплекса 9Т128 / 9Т218-1 / 9Т218-1М (последние две модификации - "Точка-У") на подобном плавающем шасси БАЗ-5922, снабжена краном, несет 2 ракеты. ТЗМ авиатранспортабельна аналогично СПУ 9П129.

Длина - 9485 мм

Ширина - 2782 мм

Высота на марше - 2373 мм

Масса - ок.18000 кг

Время загрузки ракет на ТЗМ - 22-30 мин

Время перегрузки ракеты на СПУ - 15-30 мин

Грузоподъемность крана - 2-2,7 тонн

Расчет - 2 чел

Транспортно-заряжающая машина 9Т218-1, брезент снят,

боевые части ракет укрыты теплозащитными кожухами.

Перевозка и длительное хранение ракет, ракетных и боевых частей ракет осуществляется в транспортных металлических контейнерах 9Я234 (ракеты) и 9Я236 (БЧ). Разрешается хранение в ТЗМ 9Т218. Транспортировку ракет и БЧ осуществляют транспортные машины комплекса 9Т222 или 9Т238 (седельный тягач ЗИЛ-137 или ЗИЛ-137Т, соответственно, с полуприцепом 99511) - 2 ракеты или 4 БЧ. Отличие транспортных машин в тягаче и способе передачи крутящего момента от тягача к мостам полуприцепа: 9Т222 – передача гидравлическая, 9Т238 – передача механическая. Для хранения и транспортировки ядерных БЧ используются машины-хранилища – специальная бортовая машина типа НГ2В1 / НГ22В1. Для арсенально-складских работ применяются аэродромно-складские тележки 9Т127 и 9Т133 (для ракет, ракетной части) и 9Т114 (для БЧ). Гарантированный срок хранения ракет с обычными БЧ и ракетных частей - 10 лет (в том числе в полевых условиях - 2 года). ракеты и БЧ могут перевозиться самолетами ВТА и вертолетами Ми-6, Ми-8 и Ми-26.

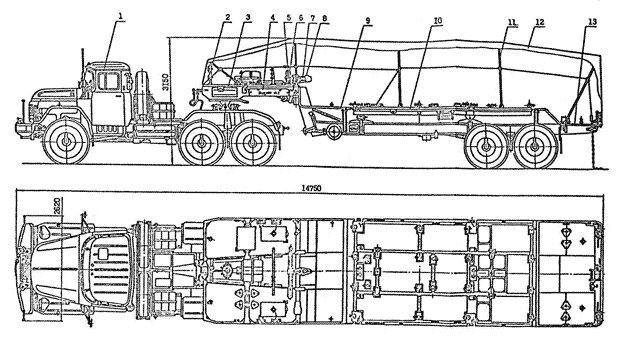

Транспортная машина 9Т238 с контейнерами 9Я234

Ракеты 9М79, 9М79М и 9М79-1: количество ступеней - 1 (материал корпуса ракеты - алюминиевый сплав). Боевая часть неотделяемая.

Основные отличия ракетных частей:

9М79 - первый вариант ракет комплекса "Точка"

9М79М - возможность использования с БЧ с пассивной ГСН, на ракетной части используется новый комплект кабелей и новое ДАВУ 9Б65M (ракета 9М79Р "Точка-Р"). Начиная с 1983 г. все ракеты комплекса выпускаются с новым комплектом кабелей.

9М79-1 - ракета с модернизированным РДТТ (масса топлива больше на 80 кг), перекомпонованными приборным и хвостовым отсеками и с увеличенной дальностью ("Точка-У").

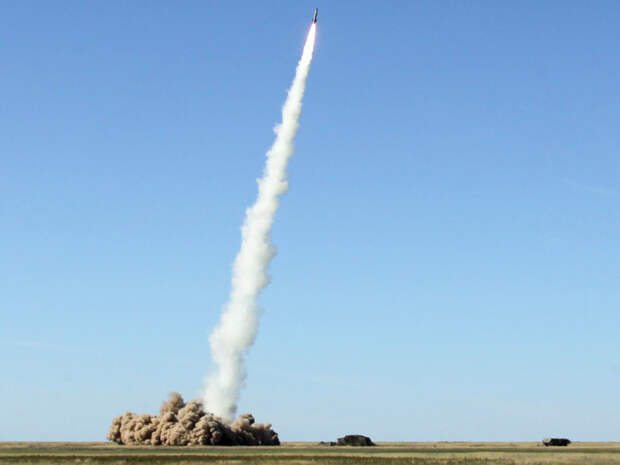

Пуски ракет 9М79 "Точка", предположительно 2009-2010 г.г. (фото из архива Konst, http://www.militaryphotos.net).

Ракета 9М79-1 "Точка-У", предположительно 2009-2010 г.г. (фото из архива Konst, http://www.militaryphotos.net).

Система управления и наведение - система управления ракеты (разработана в ЦНИИАГ, главные конструкторы - Б.С.Колесов и А.С.Липкин.) инерциальная с использованием командно-гироскопического прибора 9Б64 (разработан НПО Электромеханики, г.Миасс), дискретно-аналогового вычислительного устройства 9Б65 (ДАВУ), блока бортовой автоматики 9Б66, блока управления турбогенератором 9Б150 и датчика угловых скоростей и ускорения ДУСУ-1-30В. Для электропитания и работы рулевых машин используется турбогенератор 9Б149.

Командно-гироскопический прибор 9Б64 представляет из себя гиростабилизированную платформу (ГСП) с установленными на ней двумя гироинтеграторами (выполняют функцию акселерометра) и двумя нуль-индикаторами скорости (для приведения рамы ГСП в горизонт на старте). В нижней части ГСП установлена многогранная призма, которая служит для выставления ГСП на старте с помощью оптической системы пусковой установки. В состав ГСП входят функциональные схемы: трехканальная система силовой
гироскопической стабилизации, двухканальная система приведения ГСП в горизонт (тангажа и рыскания), система азимутального прицеливания ГСП по оси вращения (Y), элементы измерения угловых и линейных параметров движения ракеты. ДАВУ 9Б65 состоит из дискретного (цифрового) вычислительного устройства ДВУ и аналогового вычислительного устройства АВУ. Числа полетного задания (наклонная дальность) вводится в ДВУ в цифровом виде и все расчеты проводятся аналогично классической ЭВМ с фиксированной запятой. Для передачи чисел в ДВУ применяется параллельный код. По числу адресов ДВУ является 3-х адресной машиной, быстродействие - 5120 операций в секунду.

Управление ракетой осуществляется с помощью аэродинамических решетчатых рулей (электрические рулевые машины 9Б69 - две верхние и 9Б68 - две нижние) на начальном и конечном этапах полета, на активном участке траектории синхронно (на одном валу) с аэродинамическими задействуются так же вольфрамовые газодинамические рули. На конечном этапе траектории ракета по команде радиодатчика высоты совершает пикирование на цель под углом 80 град. Для подрыва БЧ над землей используется лазерный датчик.

На СПУ установлена наземная контрольно-пусковая аппаратура с системами прицеливания и топопривязки. Оборудование топопривязки 1Т28 установлено на СПУ, предстартовая проверка ракеты осуществляется встроенной в СПУ наземной контрольно-пусковой аппаратурой 9В390 (с цифровой ЭВМ 1В57 "Аргон-1С", начиная с СПУ 9П129М - 1В57М), наведение ракеты и ввод полетных данных происходит при закрытых створках транспортного отсека с ракетой в горизонтальном положении с использованием системы прицеливания 9Ш129 (настройка командно-гироскопического прибора ракеты производится через иллюминатор оптической системы). Для расчета полетного задания и расчета угла разворота ГСП используются карты местности скорретированные по результатам аэро- и космической фотосъемки - обеспечение действующих частей такого рода материалами осуществляет Центр космической разведки ГРУ. Производство ЭВМ "Аргон" варианта 1В57М и позже велось Кишиневским радиотехническим заводом.

В процессе эксплуатации комплекса использовались разные типы ЭВМ 1В57:

1В57-16 - 1В57 с прошивкой для АКИМ 9В819
1В57-15 - 1В57 с прошивкой для СПУ 9П129
1В57М-15 - 1В57М с прошивкой для АКИМ 9В819М

В системе управления ракеты используется "однокоординатный" метод управления дальностью (впервые испытан на ракетах "Онега"), управление происходит и на активном и на пассивном участках траектории полета.

Ракета 9М79Р "Точка-Р" - пассивная РЛ ГСН 9Н215 (разработана ЦКБА) с дальностью захвата радиоизлучающей цели не менее 15 км. На ракетной части 9М79М ракет 9М79Р используется ДАВУ 9Б65M с возможностью корректировки курса по данным от ГСН.

Ракета "Точка-У" - система управления ракеты построена на новой элементной базе. Информация о возможности перенацеливания ракеты после старта является вымыслом СМИ. Цифровая ЭВМ в СПУ А15-12-12 (серия "Аргон" с системой команд ЕС ЭВМ).

Командно-гироскопический прибор - 9Б64-1

Дискретно-аналоговое вычислительное устройство - 9Б638

Блока бортовой автоматики - 9Б66-1

Блок управления турбогенератором - 9Б150-1

Датчик угловых скоростей и ускорения - ДУСУ-1-30В

Турбогенераторный источник питания - 9Б185

Рулевые машины - 9Б89 (4 шт)

Для сравнения аналогичные по назначению системы на СПУ комплексов "Ока" (слева) и "Точка-У" (справа).

Двигатель:
Ракеты 9М79 / 9М79М "Точка" - РДТТ, однорежимный, топливный заряд - 9Х151, топливо - ДАП-15В - смесевое твердое топливо первого-второго поколения (судя по удельному импульсу). Состав: окислитель - перхлорат аммония, горючее - каучук с аллюминиевым порошком. Корпус двигателя выполнен из высоколегированной стали. Сопло двигателя выполнено с использованием силицилованного графита, кремния и вольфрама. Система воспламенения включает в себя два пиропатрона 15Х226 и воспламенитель 9Х249. Разработка заряда двигателя - НПО "Союз" (руководитель - академик Б.П.Жуков).

Тяга двигателя - 9788 кг

Масса двигателя - 926 кг

Масса топлива - 790 кг

Время работы двигателя - 18,4-28 сек.

Импульс специфический - 2314 Нс/кг
Давление в камере сгорания - 69 кг/кв.см

Удельная тяга / удельный импульс - 236 с (единиц)

Ракета 9М79-1 "Точка-У" - РДТТ, однорежимный, топливо - смесевое твердое, окислитель - перхлорат аммония, горючее - каучук с алюминиевым порошком и добавками. Сопло двигателя перепроектировано. Используется новый заряд топлива разработки НПО "Союз".
Удельная тяга - около 310-314 с (единиц, предположительно)

Разрезная приблизительная (не точная) проекция двигателя ракеты 9М79 "Точка" (оригинал взят с http://www.b14643.de)

Устройство РДТТ ракеты 9М79 "Точка" (Zestaw Rakietowy 9K79. Opis techniczny. Warszawa, Ministerstwo Obrony Narodowej, 1989 г. Польша)

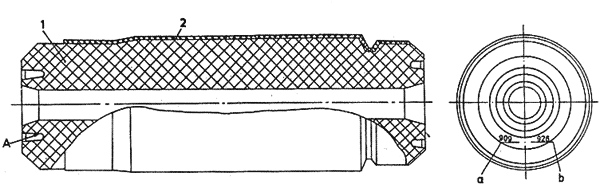

Конструкция топливного заряда 9Х151 (1) РДТТ ракеты 9М79 "Точка" с бронировкой пропитанной негорючим составом хлопчатобумажной тканью (2). (Zestaw Rakietowy 9K79. Opis techniczny. Warszawa, Ministerstwo Obrony Narodowej, 1989 г. Польша)

ТТХ ракеты:

	9М79 "Точка"	9М79-1 "Точка-У"
Длина	6400 мм	6407 мм
Длина ракетного блока / ракетной части	4075 мм	4100 мм
Длина БЧ	2325 мм	2325 мм
Диаметр корпуса	650 мм	650 мм
Размах крыла и решетчатых рулей	1350 мм (сомнительные данные) 1440 мм	1440 мм
Масса стартовая	2000 кг	2010 кг
Масса ракетного блока / ракетной части	1518 кг	1528 кг
Масса топлива	926 кг	1006 кг
Масса БЧ	482 кг	480 кг

Дальность действия:

- 15-70 км ("Точка" / "Точка-Р" по проекту и реально)

- 20-120 км ("Точка-У" / 9М79-1)

- 185 км (SS-21C)

Скорость полета - 1036 м/с (9М79-1)

Максимальная высота траектории - 26000 м (9М79-1)

Минимальная высота траектории - 6000 м (9М79-1)

КВО:

- 50-200-250 м ("Точка")

- 45 м ("Точка-Р")

- 160-300 м ("Точка-У")

- от нескольких до 50 м - в среднем 15 м ("Точка-У" в ходе выставки IDEX-93, 5 пусков)

- 10 м при дальности 56 км ("Точка-У")

- 165 м ("Точка-У", БЧ 9Н123Ф, дальность 35 км, норматив*)

- 210 м ("Точка-У", БЧ 9Н123К, дальность 35 км, норматив*)

- 200 м ("Точка-У", БЧ 9Н123Ф, дальность 70 км, норматив*)

- 235 м ("Точка-У", БЧ 9Н123К, дальность 70 км, норматив*)

* - норматив = с учетом ошибки в координатах цели не более 100 м и точки пуска не более 80 м

Время передачи на ракету команд управления и настройки аппаратуры при пуске (максимальное) - 118 мс

Время пуска после нажатия кнопки "Пуск" - 1-1.2 с

Время пуска из готовности №1 - 2 мин

Время от начала подъема ракеты до пуска - 15 с

Время полета на максимальную дальность - 136 с

Время полета ракеты - 43 - 163 с

Время пуска с марша - 16-20 мин

Время сворачивания установки после пуска - 1.5 мин

Время перезарядки СПУ с ТЗМ - 19 мин

Время хранения ракет в снаряженном виде - до 10 лет (по состоянию на 1975 г., позже гарантийные сроки хранения неоднократно увеличивались)

Время хранения в полевых условиях - 2 года
Время замены боевой части на ракете в полевых условиях - 15 мин

Вероятность поражения цели 2 ракетами 9М79Ф - 90%

Условия эксплуатации комплекса 9К79 - температура от -40 до +50 град.С, высота местности до 3000 м от уровня моря, скорость ветра до 25 м/с. Кратковременно (до 6 часов) комплекс может эксплуатироваться при температурах до -60 град. С и до +60 град. С. Для применения комплекса не требуются метеоданные (кроме температуры с точностью до 10 град.С).

Стоимость телеметрического варианта ракеты 9М79-1Т комплекса 9К79-1 "Точка-У" по состоянию на 2009 г. по неподтвержденным данным 9.189.623 руб (ист. - www.linux.org.ru).

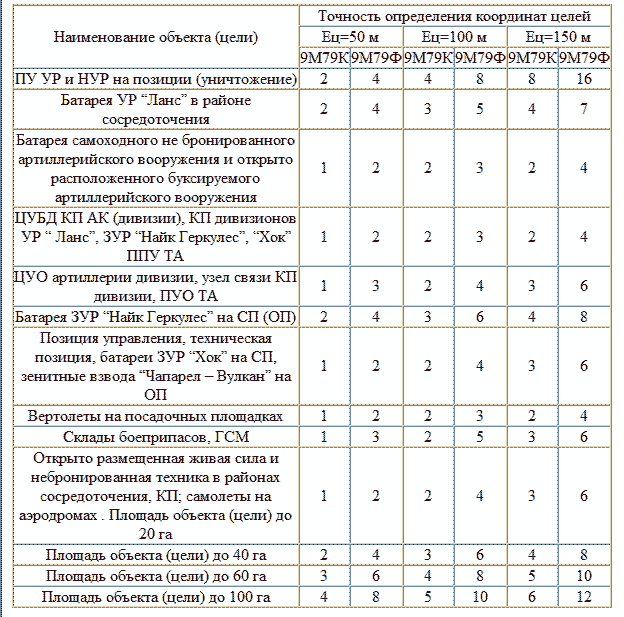

Расход ракет комплекса "Точка" штатный для поражения разных типов целей:

Боевые части: "Точка"/"Точка-У" (ракеты 9М79 / 9М79-1, соответственно), "Точка-Р":

- ракета 9М79Ф / 9М79-1Ф - осколочно-фугасная БЧ сосредоточенного действия 9Н123Ф / 9Н123Ф-1. Боевая часть принята на вооружение в составе первого варианта комплекса 9К79 "Точка". В составе неконтактного взрывательного устройства БЧ 9Э118 имеется радиодатчик, который на высоте 450 м (+-50 м) дает команду на доворот ракеты в пикирование под углом 80 град. (+-5 град.). Для компенсации угла наклона траектории пикирования заряд фугасной боевой части развернут отностительно оси корпуса БЧ на угол 10 градусов. Подрыв фугасной БЧ осуществляется на высоте 15 +-6 метров по команде от лазерного датчика (оптика - "Зенит"). Предохранительно-исполнительный механизм 9Э117 представляет из себя электромагнитное устройство с 2-мя ступенями предохранения - первая ступень снимается в момент пуска ракеты (т.е. после нажатия кнопки “Пуск”); вторая ступень снимается на заданной высоте конечного отрезка траектории (18 - 4 км в зависимости от дальности пуска) по команде от системы управления. Учебно-тренировочный разрезной макет БЧ - 9Н123Ф-РМ; габаритно-весовой макет БЧ - 9Н123Ф-ГВМ.

Диаметр БЧ - 650 мм

Масса БЧ - 482 кг

Масса ВВ (ТГ20 - тротил гексоген) - 162.5 кг

Количество осколков - 14500 шт

Типы осколков:

1 группа - массой 20,6 гр. – 6000 шт.
2 группа - массой 10 гр – 4000 шт.
3 группа - массой 5,47 гр – 4500 шт.

Площадь поражения - 2-3 га

Боевая часть 9Н123Ф (цифрами обозначены - 1 - неконтактное взрывательное устройство 9Э118 с радиодатчиком 9Э326 и лазерным датчиком взрывателя; 2 - корпус 9Н310; 3 - корпус фугасного заряда; 4 - заряд; 5 - стекловолокно; 6 - полуготовые боевые элементы; 7 - предохранительно-исполнительный механизм 9Э117 с двумя контактными датчиками 9Э128 (Zestaw Rakietowy 9K79. Opis techniczny. Warszawa, Ministerstwo Obrony Narodowej, 1989 г. Польша)

В БЧ может использоваться радиолокационный взрыватель 9Э331 - головная часть с 9Э331 отличается от головной части с 9Э118 отсутствием двух специальных окошек для оптики. Лазерный взрыватель 9Э118 и взрыватель 9Э331 разработаны КБ завода "Импульс", главный конструктор В. Е. Дубровин, заместители - по РЛ-взрывателю - В.В.Фишер и по лазерному - Р.А.Ванециан. (ист. - http://www.impuls.ru).

- ракета 9М79Б / 9М79-1Б - ядерная БЧ 9Н39 с ядерным боевым блоком АА-60, мощность 10 кт; учебно-тренировочный вариант - 9Н39-УТ; Боевая часть принята на вооружение в составе первого варианта комплекса 9К79 "Точка". Разработана ядерным центром в г.Арзамас-16.

- ракета 9М79К / 9М79-1К - кассетная БЧ 9Н123К включает в себя 50 осколочных суббоеприпасов 9Н24 массой по 7.45 кг, масса ВВ А-IX-20 - 1.45 кг (корпус суббоеприпаса состоит из 18 колец); доворот на цель, подрыв центрального заряда и вскрытие БЧ инициируется радиодатчиком 9Э326 на высоте 2250 м. Учебно-тренировочный разрезной макет БЧ - 9Н123К-РМ; корпус БЧ - 9Н311. Боевая часть разработана и принята на вооружение к 1980 г. (Государственная премия СССР).
ТТХ БЧ:

Длина БЧ - 2325 мм

Диаметр БЧ - 650 мм

Масса БЧ - 482 кг

Количество осколков - 15800 шт

Количество осколков в одном осколочном элементе - 316 шт

Масса осколка - 7 грамм

Площадь поражения - 3,5-7 га

Осколочный элемент взрывается при угле встречи с препятствием от 25 до 90 градусов либо через 32-60 секунд после подрыва кассетной БЧ.

Боевая часть 9Н123К. Цифрами обозначены: 1 - радиодатчик 9Э326, 2 - контактный взрыватель 9Э237 осколочного элемента, 3 - осколочный боевой элемент 9Н24, 4 - корпус БЧ 9Н311, 5 - центральный заряд 9Х34, 6 - предохранительно-исполнительный механизм 9Э117, 7 - средство стабилизации боевого элемента (Zestaw Rakietowy 9K79. Opis techniczny. Warszawa, Ministerstwo Obrony Narodowej, 1989 г. Польша)

- ракета 9М79Б1 - ядерная БЧ особой важности 9Н64 с боевым блоком АА-86, мощность до 200 кт по одним и 100 кт по др.данным; учебно-тренировочный вариант - 9Н64-УТ (идентификация наименования БЧ предположительная), ракета принята на вооружение к 1981 г. (Государственная премия СССР);

- ракета 9М79Б2 - ядерная БЧ особой важности АА-92, поступила на вооружение вероятно после 1988 г. ( не упоминается в техописании комплекса 1988 г. издания в отличие от остальных);

- химические БЧ - моноблочная и кассетная - разработка химических БЧ для ракет "Точка" начата по постановлению СМ СССР №788-257 от 14 сентября 1970 г. Производство боеприпасов велось по постановлению СМ СССР от января 1974 г. Сборка боеприпасов велась в сборочном цеху №74 химического завода в г.Новочебоксарске (Чувашская АССР).

- химическая БЧ 9Н123Г ("Герань" ?) - кассетная боевая часть для ракеты 9М79 комплекса "Точка" снаряженная V-газом (Р-33). Производство БЧ - НПО "Химпром" (г.Новочебоксарск), производство газа - завод №91 химпрома СССР. Боеприпас не демонстрировался на представлении отечественных химических боеприпасов международным наблюдателям в Шиханах в 1987 г.
Количество боевых элементов в БЧ - 65 шт
Масса ОВ - 60.5 кг
Масса ОВ с боевом элементе - 930 гр.
Количество боеприпасов на хранении в п.Щучье (1987 г.) - 94 шт

- химическая БЧ 9Н123Г2-1 - кассетная боевая часть для ракеты 9М79-1 комплекса "Точка-У" снаряженная газом зоман (Р-55). Производство БЧ - НПО "Химпром" (г.Новочебоксарск), производство газа - завод №91 химпрома СССР.Боеприпас не демонстрировался на представлении отечественных химических боеприпасов международным наблюдателям в Шиханах в 1987 г.
Количество боевых элементов в БЧ - 65 шт
Масса ОВ - 50.5 кг
Количество боеприпасов на хранении в п.Щучье (1987 г.) - 39 шт

- ракета "Точка-Р" 9М79Р / 9М79ФР / 9М79-1ФР (первые две - ракетный блок 9М79М, третья - 9М79-1) - осколочно-фугасная БЧ 9Н123Ф-Р / 9Н123Ф-Р2 / 9Н123Ф-Р3 с пассивной РЛ ГСН 9Н215, площадь поражения более 2 гектаров (20000 кв.м). Есть предположение, что модели Р2 и Р3 отличаются тем, что одна из них предназначена для поражения импульсно работающих РЛС, а другая - для постоянно излучающих. Если при подготовке к пуску не установлена частота излучения цели, то боевые части работают как обычные фугасные БЧ.

- БЧ 9Н123-УТ / 9Н123К-УТ / 9Н123Ф-УТ / 9Н123Ф-Р2-УТ / 9Н123Ф-Р3-УТ - учебно-тренировочные боевые части ракет комплексов "Точка" и "Точка-У" с разными типами БЧ.

Состав комплекса "Точка":

- СПУ 9П129 / 9П129М

- ТЗМ 9Т218

- Транспортная машина 9Т238 (тягач ЗИЛ-137Т с полуприцепом 99511) или 9Т222 (тягач ЗИЛ-137 с полуприцепом 99511), 9Т222 – передача крутящего момента от тягача к мостам полуприцепа гидравлическая, 9Т238 – механическая - перевозит 2 ракеты или 4 БЧ;

- Автоматизированная контрольно-испытательная машина (АКИМ) 9В818, 9В819 и 9В819М (шасси ЗИЛ-131 с кунгом К131) или 9В820 - для проверок и регламентных работ с ракетами, ракетными частями и БЧ. В состав оборудования АКИМ 9В819 входит цифровая ЭВМ 1В57 или А15-12-11 (на АКИМ 9В819-1).
Длина - 7490 мм
Ширина - 2070 мм
Высота - 2300 мм
Дорожный просвет - 330 мм
Масса - 9330 кг
Скорость по шоссе - до 80 км/ч

- Машина техобслуживания 9В844 (шасси ЗИЛ-131) - для проверок аппаратуры СПУ и АКИМ.
Длина - 7490 мм
Ширина - 2405 мм
Высота - 3370 мм
Дорожный просвет - 330 мм
Масса - 9849 кг
Скорость по шоссе - до 80 км/ч

- Командно-штабная машина Р-145БМ на шасси БТР-60 (с радиостанциями Р-130, Р-111, Р-123)

- Комплект арсенального оборудования 9Ф370

- Учебные средства

- Контейнеры для ракет 9Я234

- Контейнеры для БЧ 9Я236

- Аэродромно-складская тележка 9Т114 с раздвигаемым ложементом (для перевозки контейнера 2Я236)

Длина - 4467 мм (с контейнером 9Я236)

Ширина - 1330 мм

Высота с контейнером - 1217 мм

Масса с контейнером с БЧ - 1161 кг

Масса собственная - 300 кг

- Аэродромно-складская тележка 9Т127

- Аэродромно-складская тележка 9Т133 (для перевозки контейнера 2Я234)

Длина с контейнерами - 7855-7975 мм

Ширина с контейнерами - 2520 мм

Высота с контейнерами - 1966-2016 мм

Масса с 2 контейнерами с ракетами - 6275 кг

Масса собственная - 1115 кг

Автоматизированная контрольно-испытательная машина 9В819-1 с электрогенератором ЭСВ-12

Контейнер 9Я236 для БЧ на тележке 9Т114(http://www.rwd-mb3.de)

Контейнеры 9Я234 с ракетными блоками на тележке 9Т133 (http://www.rwd-mb3.de)

Состав комплекса "Точка-У":
- СПУ 9П129-1 / 9П129-1М
- ТЗМ 9Т218-1 / 9Т218-1М
- Транспортная машина 9Т238 (тягач ЗИЛ-137Т или ЗИЛ-4401 с полуприцепом 99511) - перевозит 2 ракеты или 4 БЧ;
- Автоматизированная контрольно-испытательная машина (АКИМ) 9В818-1, 9В819-1 (шасси ЗИЛ-131) или 9В820-1
- Машина техобслуживания 9В844 / 9В844М (шасси ЗИЛ-131)
- Командно-штабная машина Р-145БМ на шасси БАЗ-5921/5922 (с радиостанциями Р-130, Р-111, Р-123)
- Комплект арсенального оборудования 9Ф370-1
- Учебные средства, контейнеры для хранения и перевозки ракет, складские и прочие средства аналогичны комплексу "Точка".

Комплекс "Точка-Р" представляет из себя сочетание СПУ 9П129М / 9П129М1 / 9П129-1М с ракетами 9М79Р / 9М79ФР / 9М79-1ФР.

Кроме того для обеспечения эксплуатации комплексов "Точка" и "Точка-У" использыются агрегаты и технические средства:
Тренажеры
- 9Ф625 - комплексный тренажер для тренировки расчетов ПУ.
- 2У43 - тренажер пульта управления мех.-вод. ПУ.
- 2У420 - тренажер оператора.
- 2У41 -тренажер для тренировки правильности снятия отсчета с гирокомпаса 1Г17.
- 2У413 – тренажер-ракета 9М79Ф, взаимодействие элементов комплекса.
В технических подразделениях:
- краны 9Т31М1
- обмывочно-нейтрализационные машины 8Т311М
- и др. техника.

Степени готовности комплексов "Точка" и "Точка-У":
- Готовность 5 - ракетные блоки проверены и находятся на транспортной машине 9Т238 или ТЗМ 9Т218 или на СПУ 9П129. Срок нахождения в готовности - 10 лет в закрытом помещении или 2 года в полевых условиях.
Временной норматив приведения в готовность - 21 мин (27 мин при использовании ядерных БЧ)

- Готовность 4 - БЧ присоеденины к ракетным блокам, ракеты проверены и находятся на ТЗМ 9Т218 или на СПУ 9П129. Срок нахождения в готовности - 2 года.
Временной норматив приведения в готовность - 23 мин

- Готовность 3 - ракеты с БЧ на СПУ 9П129 находящейся в походном положении в расположении ракетной бригады. Координаты цели неизвестны. Срок нахождения в готовности - 2 года.
Временной норматив приведения в готовность - 20-30 мин
Временной норматив на пуск ракеты из готовности - 17 мин после заезда на стартовую позицию

- Готовность 2 - ракеты с БЧ на СПУ 9П129 находящейся на стартовой позиции, опоры СПУ на земле, топопривязка произведена, ракета проверена средствами СПУ, координаты цели неизвестны. Срок нахождения в готовности - 6 месяцев.
Временной норматив приведения в готовность - 2-3 мин
Временной норматив на пуск ракеты из готовности - 4.5 мин

- Готовность 1 - ракеты с БЧ на СПУ 9П129 находящейся на стартовой позиции, опоры СПУ на земле, топопривязка произведена, ракета проверена средствами СПУ, автономные источники питания СПУ включены, начата подготовка к старту ракеты. Срок нахождения в готовности - 180 часов циклами по 3 часа с паузами по 25 минут или 6 часов без перерыва.
Временной норматив на пуск ракеты из готовности - 2 мин 20 с

Модификации:

Примерные проекции ракет В-611 (ЗРК "Волна"), В-614 "Точка", 9М79 "Точка", 9М79-1 "Точка-У" и разрез ракеты 9М79 (последние три с фугасными БЧ). 17.01.2010 г. рисунок основан на проекциях неизвестного автора с существенными правками размеров, пропорций и модификациями, http://military.tomsk.ru.

Комплекс 9К79 "Точка", базовый ракетный блок 9М79 или 9М79М (испытания с 1971 г., принятие на вооружение - 1975 г.) - варианты комплектации ракеты боевыми частями - к 1975 г. - 9М79Ф и 9М79Б, позже - 9М79Б1 / 9М79Ф / 9М79К - первая серийная модификация комплекса.

Ракета 9М79М "Точка" на учениях ракетно-артиллерийских подразделений 5-й общевойсковой армии Восточного военного округа, Сергеевский общевойсковой полигон, март 2013 г. Пуск ракет 9М79М "Точка" был условным. (http://pressa-tof.livejournal.com).

Комплекс 9К79 "Точка", ракета 9М79К - ракета с кассетной БЧ 9Н123К разработана и принята на вооружение к 1980 г. (Государственная премия СССР).

Комплекс 9К79 "Точка", ракета 9М79Б1 - ракета с ядерной БЧ особой важности 9Н64 с боевым блоком АА-86 принята на вооружение к 1981 г. (Государственная премия СССР).

Комплекс "Точка-Р", ракета "Точка-Р" 9М79Р / 9М79ФР / 9М79-1ФР, базовый ракетный блок - 9М79М или 9М79-1 (1983 г.) - разработка модификации с пассивной РЛ-ГСН для наведения на радиоизлучающие цели начата по решению Военно-Промышленной Комиссии при Совмине СССР от 1 апреля 1971 г. Полномасштабная разработка начата КБ машиностроения не ранее 1975 г. Войсковые испытания комплекса и принятие на вооружение - 1983 г. От ракет комплекса "Точка" отличается боевой частью с пассивной РЛ ГСН 9Н915 и применяется с ракетной частью 9М79М ("Точка-У" - с ракетной частью 9М79-1) с измененной системой управления. Могут применяться так же любые стандартные боевые части. Может применяться с СПУ 9П129М ("Точка"), 9П129М1 и 9П129-1М ("Точка-У"), проверка ракет осуществляется АКИМ 9В819М и 9В819-1.

Комплекс 9К79-1 "Точка-У", базовый ракетный блок 9М79-1 (испытания - 1986 г., принята на вооружение в 1989 г.) - усовершенствованный вариант комплекса "Точка" (увеличена дальность и точность - вероятно изменен состав топлива РДТТ и используется более современная элементная база в электронных системах). Испытания комплекса проводились на полигоне Капустин Яр с августа 1986 г. по сентябрь 1988 г. Варианты ракет по типам БЧ - 9М79-1Б, 9М79-1Ф, 9М79-1К, 9М79-1ФР и др (см.выше - Боевые части).

Пуск ракеты 9М79-1 "Точка-У" ВС Казахстана на учениях "Боевое содружество-2011", полигон Сары-Шаган, сентябрь 2011 г. (фото - Григорий Беденко, http://grigoriy_bedenko.kazakh.ru/).

Ракета 9М79Б-УТ / 9М79Ф-УТ / 9М79К-УТ - учебно-тренировочные ракеты комплекса "Точка"; учебно-тренировочные ракеты производятся с использованием корпуса и механических деталей боевых ракет, вместо топлива устанавливаются макеты, вместо пиропатронов - имитаторы, приборы управления и электрика - реальные рабочие.

Ракета 9М79М-УТ - учебно-тренировочная ракета комплекса "Точка" с базовым ракетным блоком 9М79М;

Ракета 9М79-УР - учебная разрезная ракета комплекса "Точка";

Ракета 9М79-ГВМ / 9М79М-ГВМ - габаритно-весовые макеты ракет комплекса "Точка" (вторая с ракетным блоком 9М79М); габаритно-весовые макеты ракет производятся с использованием корпуса и механических деталей боевых ракет, вместо топлива устанавливаются макеты, вместо пиропатронов и приборов - макеты, электропроводка - от боевых ракет.

Ракета 9М79-1-УТ - учебно-тренировочные ракеты комплекса "Точка-У";

Ракета 9М79-1-УР - учебная разрезная ракета комплекса "Точка-У";

Ракета 9М79-1-ГВМ - габаритно-весовой макет ракеты комплекса "Точка-У"

Ракета 9М79-1Т - телеметрический вариант ракеты комплекса "Точка-У" (ист. - www.linux.org.ru, 2009 г.).

Комплекс 9К79М (?) "Точка-М" (1997 г.) - по западным данным начиная с 1990-х годов ведется разработка еще более дальнобойной и точной версии комплекса. Упоминания в прессе есть по состоянию как минимум на ноябрь 1997 г. Других данных пока нет.

Самоходная пусковая установка 9П129М ОТР "Точка"

Транспортно-заряжающая машина 9Т218 ОТР "Точка"

Транспортная машина 9Т238

Компоновка ракеты "Точка" / "Точка-У" (схема с сайта http://rbase.new-factoria.ru)

Статус: СССР (Россия):

- 1976 г. - начало поступления комплексов "Точка" в отдельные ракетные дивизионы мотострелковых и танковых дивизий. Дивизион включал в себя две батареи, батарея включала в себя две СПУ "Точка".

- 1981 г. - размещаются на территории ГДР (ГСВГ, позже - ЗГВ), всего в СССР - 140 комплексов.

- 1985 г. - в Европейской части страны вместе с FROG-7 около 700 комплексов.

- 1987 г. - 265 комплексов.

- 1988 г. - ракетные дивизионы выводятся из состава мотострелковых и танковых дивизий и сводятся в отдельные ракетные бригады окружного и армейского подчинения. В состав бригады входило 3-4 дивизиона (12-16 СПУ "Точка"). Всего в ВС СССР сформировано не менее 16 ракетных бригад с комплексами "Точка" и "Точка-У". Все дислоцируются в европейской части России:

- 123-я ракетная бригада (пос.Конотоп) 1-й гвардейской отдельной армии Киевского ВО, позже расформирована;

- 152-я ракетная бригада (Черняховск) Прибалтийского ВО;

- 189-я ракетная бригада (пос.Бельцы) 14-й гвардейской отдельной армии Одесский ВО, позже расформирована;

- 199-я гвардейская ракетная Дрезденская ордена Александра Невского бригада (г.Новоград-Волынский, Нестеров, Девички) 8-й танковой армии Прикарпатского ВО (перевооружена с комплекса 9К72) - позже вошла в состав ВС Украины (см.ниже);

- 233-я ракетная Свирская ордена Богдана Хмельницкого бригада (Заслоново) 7-й танковой армии Белорусского ВО (перевооружена с комплекса 9К72) позже расформирована; ранее базировалась п.Слобудка Брестской области, 25.02.1989 г. бригада переведена на штат 8/421 комплекса 9К79 "Точка"; в июле 1989 г. в состав бригады включены 118, 199 и 256 ОРДН и бригада передислоцирована из Слобудки в п.Заслоново Лепельского района Белоруссии. Расформирована в 1994 г. уже в составе 65-го армейского корпуса армии Белоруссии.

- 432-я ракетная бригада (г.Вурцен) 1-й гвардейской танковой армии ЗГВ, выведена в Прикарпатский ВО (пос.Надворная) расформирована;

- 442-я ракетная бригада (Гвездов) ЦГВ, выведена в пос.Шуя Московского ВО - расформирована;

- 448-я ракетная бригада (Борн) 3-й отдельной армии ЗГВ, выведена в Курс Московский ВО;

- 449-я ракетная бригада (Арнштадт) 8-й гвардейской отдельной армии ЗГВ, выведена в Оловянную Забайкальского ВО, расформирована;

- 458-я ракетная бригада (Нойштрелиц) 2-й гвардейской танковой армии ЗГВ выведена в Прибалтийский ВО (Каменка), расформирована ;

- 459-я ракетная бригада (Дьер) ЮГВ, выведена в Белую Церковь Киевского ВО, расформирована;

- 460-я ракетная бригада (пос.Цели) 5-й гвардейской танковой армии Белорусского ВО, расформирована;

- 461-я ракетная бригада (Славута) 13-й общевойсковой армии Прикарпатского ВО, расформирована;

- 463-я ракетная бригада (Советск) 11-й гвардейской отдельной армии Прибалтийского ВО, расформирована;

- 464-я ракетная бригада (Фюрстенвальде) 20-й гвардейской отдельной армии ЗГВ выведена в Капустин Яр Северо-Кавказского ВО, расформирована;

- 465-я ракетная бригада (пос.Цели) 28-й отдельной армии Белорусского ВО;

- 669-й отдельный ракетный дивизион СГВ (Бялогард);

- 595-й отдельный ракетный дивизион СГВ (Свентошув);

- отдельные дивизионы были так же в Московском, Северо-Кавказском, Ленинградском и Прибалтийском ВО.

- 1989 г. - 289 комплексов.

- 1991 г. - 300 комплексов (310 ядерных заряда для SS-21);

- 1991 г. - комплексы "Точка" и "Точка-У" сведены в 15 ракетных бригад со следующей дислокацией:

- ЗГВ - 5 рбр;

- Белорусский ВО - 3 рбр;

- Прикарпатский ВО - 2 рбр;

- Киевский ВО - 2 рбр;

- Одесский ВО - 1 рбр;

- Прибалтийский ВО - 1 рбр;

- Московский ВО - 1 рбр;

- 1991 г. 30 декабря - на базе выведенной из Северной группы войск (Польша) 114-й ракетной бригады сформирована 1-я гвардейская Оршанская орденов Суворова и Кутузова 2-й степени ракетная бригада (Северо-Кавказский ВО, г. Краснодар, перевооружена на 9К79 "Точка").

- 1993 г. - в ходе выставки вооружений IDEX-93 было выполнено 5 показательных пусков ракет "Точка-У" (КВО от нескольких до 50 м).

- 1995-1996 г.г. - комплексы "Точка" и "Точка-У" применяются в ходе первой чеченской войны 464-й и/или 114-й РБР Северо-Кавказского ВО.

- 1998 г. - 20-я гвардейская Берлинская дважды Краснознаменная ракетная бригада 15-й общевойсковой армии (г.Спасск-Дальний по состоянию на 1985-1991 г.г.), перевооружена на комплексы 9К79-1 "Точка-У" 1990 г. выпуска. В Дальне-Восточном ВО функционирует учебный ракетный дивизион с комплексами 9К79-1 "Точка-У".

- 1999 г. сентябрь-октябрь - комплекс "Точка-У" применялся 464-й РБР 58-й общевойсковой армией по целям в Грозном и Бамуте в ходе второй Чеченской войны.

- 1999 г. 21 октября - разведка США отмечает применение 5-6 ракет класса "Точка" по целям в Грозном в ходе второй Чеченской войны.

- 1999 г. ноябрь - по некоторым западным данным всего за время войны в Чечне применено около 130 ракет "Точка".

- 2000 г. июнь - по западным данным соединение ОТР "Точка" размещено в Калининградской области.

- 2002 г. осень - по свидетельству Федоров Л.А. (см.список источников) тайно уничтожено в хъоде опытов по уничтожению хим.оружия 195 боевых элементов химических БЧ такет "Точка".

- 2006 г. 1 декабря - по итогам исследовательских тактико-специальных учений изменены штаты 20-й гвардейской Берлинской дважды Краснознаменной ракетной бригады. Ликвидирована подвижная ремонтно-техническая база (ПРТБ) и организован отдельный ракетно-технический дивизион (ОРТД). Изменения вызваны вероятней всего отказом от применения на тактических носителях ядерных боезарядов хранением и обслуживанием которых и занимались ПРТБ. Эти изменения коснулись и других ракетных соединений в России.

- 2006 г. сентябрь - в ходе учений "Южный щит-2006" 92-я РБР 2-й гвардейской армии Приволжско-Уральского ВО провела стрельбы ОТР "Точка-У" на Донгузском полигоне Оренбургской области.

- 2008 г. 8-12 августа - комплекс "Точка-У" применялся ВС России в ходе Грузино-Осетинского конфликта по целям в Грузии. Всего в боевых действиях участвовала вероятно 1-я или 464-я РБР Северо-Кавказского ВО (15 СПУ). По данным министерства обороны США всего произведено 15 пусков ракет SS-21.

ТЗМ 9Т218 комплекса "Точка-У" около Рокского тоннеля (август 2008 г., Российское ТВ)

Дислокация дивизиона комплексов ОТР 9К79 "Точка-У" в Южной Осетии, 10 августа 2008 г. (http://www.militaryphotos.net).

Оригинальный снимок Мусы Садулаева (10-48 местного времени 12 августа 2008 г., Assotiated Press)

Увеличение ракеты "Точка-У"

Тот же самый пуск через несколько секунд с другого ракурса, снимок сделан другим фотографом.

И еще через несколько секунд (Assotiated Press)

- 2009 г. - по западным данным на вооружении 140 комплексов "Точка" и/или "Точка-У".

- 2009 г. 8 октября - на полигоне Павленково в Калининградской области проведены учебные стрельбы 152-я гвардейской ракетной бригады. Стрельбы производились ракетами "Точка" 9М79 или 9М79М.

Установка "Точка-У" с ракетой "Точка" 152-й РБР на стрельбах на полигоне Павленково в Калининградской области, 08.10.2009 г. (фото из архива Konst, http://www.militaryphotos.net).

- 2009 г. 29 октября - при учебных стрельбах на полигоне Луги (Ленинградская область) взорвалась штатная ракета "Точка-У". Взрыв произошел на высоте 1000 м через несколько секунд после пуска. По словам представителя МО России полковника Алексея Кузнецова (РИА "Новости") ракета была выслужившая свой срок экплуатации. Проводится расследование причин нештатной самоликвидации.

- 2009 г. - базирование ОТР 9К79 "Точка" и 9К79-1 "Точка-У" в составе ВС России (по данным интернет-источников):

Воинская часть	Военный округ	Кол-во СПУ	Примечание
20-й гвардейская Берлинская дважды Краснознаменная ракетная бригада (п.Спасск-Дальний) 5-й общевойсковой армии	Дальневосточный	12	с 1998 г. бригада перевооружена на комплексы "Точка-У". Состав - 9К79-1 "Точка-У" + 9 КШМ Р-145БМ. 2013 г. - в штатном составе.
107-я ракетная бригада (г. Биробиджан / пос. Семисточный)	Дальневосточный	12	9К79-1 "Точка-У" + 9 КШМ Р-145БМ, с 2007 г. объявлено перевооружение на комплексы9К720 "Искандер-М"
26-я ракетная бригада (г. Луга)	Ленинградский	12	9К79-1 "Точка-У" + 9 КШМ Р-145БМ, по состоянию на 2009 г. возможно комплектуется комплексами 9К720 "Искандер-М"
112-я гвардейская ракетная бригада (г. Шуя)	Московский	12	9К79-1 "Точка-У" + 9 КШМ Р-145БМ, в перспективе планируется перевооружение на 9К720 "Искандер-М"
448-я ракетная бригада (г. Курск)	Московский	12	9К79-1 "Точка-У" + 9 КШМ Р-145БМ, в перспективе планируется перевооружение на 9К720 "Искандер-М"
92-я ракетная бригада (г. Каменка рядом с Пензой)	Приволжско-Уральский	12	9К79-1 "Точка-У" + 9 КШМ Р-145БМ, с 2007 г. объявлено перевооружение на комплексы9К720 "Искандер-М"
119-я ракетная бригада (п. Еланский)	Приволжско-Уральский	12	9К79-1 "Точка-У" + 9 КШМ Р-145БМ
1-я гвардейская ракетная Оршанская орденов Суворова и Кутузова бригада (г. Краснодар)	Северо-Кавказский	12	с 1991-1992 г.г. 9К79-1 "Точка-У" + 9 КШМ Р-145БМ, в перспективе планируется перевооружение на 9К720 "Искандер-М"
464-я ракетная бригада (Капустин Яр, г. Знаменск, Астраханская обл., с 1992 г.)	Северо-Кавказский	12	9К79-1 "Точка-У" + 9 КШМ Р-145БМ, в перспективе планируется перевооружение на 9К720 "Искандер-М"
103-я ракетная бригада (п. Дровяная, г. Улан-Удэ)	Сибирский	12	9К79-1 "Точка-У" + 9 КШМ Р-145БМ, с 2005 г. объявлено перевооружение на комплексы9К720 "Искандер-М"
ОРДН 60-го Центра боевого применения (Капустин Яр, г. Знаменск-6, Астраханская область)	Северо-Кавказский, подчинение центральное	4	9К79-1 "Точка-У"
ОРДН Центра боевого применения	Дальневосточный	4	9К79-1 "Точка-У"
152-я гвардейская ракетная Брестско-Варшавская орд. Ленина Краснознаменная орд. Кутузова II степени бригада (Черняховск, Калининград)	Балтийский флот	12	9К79-1 "Точка-У" + 9 КШМ Р-145БМ
ИТОГО в ВС России		140

- 2010 г. - по западным данным на начало года в составе ВС России 18 РБР вооруженных комплексами "Точка" с 216 СПУ комплекса. Нами эти данные считаются неточными и завышенными.

- 2010 г. 09 мая - 152-я гвардейская ракетная Брестско-Варшавская орд. Ленина Краснознаменная орд. Кутузова II степени бригада (Черняховск, Калининград) с установками "Точка" принимала участие в параде в День Победы в Калининграде.

Пусковые установки комплексов "Точка" на Параде Победы в Калининграде. 9 мая 2010 г. (фото - Наталья Амбра,http://picasaweb.google.com).

- 2011 г. 24 января - СМИ сообщают, что российская военная база в Южной Осетии (Цхинвали, Джава) получила 1 дивизион ракетных комплексов "Точка-У", вероятно, одной из ракетных бригад Северо-Кавказского ВО.

- 2011 г. 22 сентября - в ходе учений "Центр-2011" на полигоне Капустин Яр проведены групповые пуски ОТР 9М79 средствами комплексов 9К79-1 "Точка-У" совместно с батареей комплексов 9К720 "Искандер-М".

Пуск ракеты 9М79 комплекса 9К79-1 "Точка-У", полигон Капустин Яр, 22.09.2011 г. (автор фото - Вадим Савицкий,http://twower.livejournal.com).

- 2013 г. 14 июля - Министерство обороны сегодня сообщает, что 103-я ракетная бригада 36-й армии Восточного военного округа в ходе проверки частей и соединений ВВО приведена в высшую степень боевой готовности. В настоящее время бригада, вооруженная комплексами "Точка-У", развернула свои комплексы на стартовой позиции в районе полигона «Дивизионный» близ г. Улан-Удэ, выполнила комплекс маскировочных мероприятий и находится в готовности выполнить поставленные учебно-боевые задачи (источник).

- 2013 г. 22 сентября - ракетная бригада Западного ВО (вероятно, 26-я Неманская Краснознаменная ракетная бригада, г. Луга) выполнила успешные учебные стрельбы РК "Точка-У", вероятно, с ракетами 9М79К "Точка" (источник).

Пуски ракет комплексов "Точка-У" Западного ВО, полигон в Луге, Ленинградская область. 22.09.2013 г. (кадры телеканала "Звезда", http://function.mil.ru).

Экспорт:

Азербайджан:
- 2008 г. - закуплены в Украине 3 СПУ 9П129-1М
- 2008-2011 годы - есть на вооружении.

Пусковые установки комплексов 9К79-1 "Точка-У" с ракетами 9М79-1 "Точка-У" на параде в Баку, 26.06.2011 г. (фото -http://gulustan.ws, http://azlok.livejournal.com).

Армения:
- 2011 г. - есть на вооружении

Пусковая установка комплекса "Точка" на репетиции военного парада в Ереване. "Роль" ракеты выполняет термоконтейнер для боевой части ракеты с жестяным наконечником. 19.09.2011 г. (фото - Edgar Baserghyan, http://alkhimik.livejournal.com).

Белоруссия:
- 1994 г. - расформирована 233 РБР 65-го армейского корпуса Белоруссии (п.Заслоново Лепельского района), ранее перевооруженная на комплексы 9К79 "Точка" с комплексов 9К714 "Ока" (SS-23 SPIDER);
- 2000-е годы - на вооружении 36 СПУ в составе 465-й РБР. В состав бригады входит 308 отдельный ракетный дивизион и другие подразделения.

На марше 308-й отдельный дивизион 465 ракетной бригады ВС Белоруссии, февраль 2012 г. (фото - Рамиль Насибулин,http://vsr.mil.by).

Пуски ракет "Точка" осуществляет 308-й отдельный дивизион 465 ракетной бригады ВС Белоруссии, февраль 2012 г. (фото - Рамиль Насибулин, http://vsr.mil.by).

Болгария:

- 1991 г. - как минимум - поставлены.

- 2000-е годы - на вооружении как минимум одна ракетная бригада и всего около 72 СПУ.

Венгрия - поставлены как минимум к 1991 г.

ГДР - поставлены к 1991 г.

Ирак - 1985-86 г.г. поставки 12 ПУ и 36 ракет SS-21.

Иран - 2008 г. - есть на вооружении с большой вероятностью.

Казахстан - 2000-е годы - есть на вооружении.

КНДР:

- 1996 г. - летом сирийские военные специалисты в течение двух недель обучали специалистов КНДР, а в августе из Сирии получены ракеты комплекса 9К79 "Точка" и начались НИОКР по созданию комплекса KN-2 Toksa ("Гадюка").

- 2003 г. - по некоторым оценкам начаты испытания ракет KN-2 - корейский аналог "Точки" с дальностью около 100-120 км.

- 2004 г. апрель - проведены испытания нескольких ракетных комплексов (в том числе KN-2), западными наблюдателями запуски признаны неудачными.

- 2005 г. 1 мая - вероятно, первые успешные испытания комплекса с запуском в акваторию Японского моря.

- 2006 г. - 3 запуска в ходе испытаний.

- 2007 г. - 3 запуска в ходе испытаний. На параде 25 апреля 2007 г. участвовали не менее 8 СПУ комплекса.

- 2008 г. - есть на вооружении, самостоятельно производится. По западным оценкам на вооружении 50 комплексов.

- 2009 г. 12 октября - в рамках регулярных учений КНА КНДР произвела запуск двух ракет малой дальности KN-2. Запуски были произведены во второй половине дня южнее Вонсана, в районе Кангвон. Вечером были запущенны ещё три ракеты KN-2. КНДР в ближайшее время может произвести новые запуски ракет малой дальности - на этот раз с западного побережья. Западными наблюдателями запуски признаны неудачными.

Ракеты KN-2 Toksa на параде в Пхеньяне (КНДР, 25 апреля 2007 г., фото Korean Central News Agency и http://www.spiegel.de).

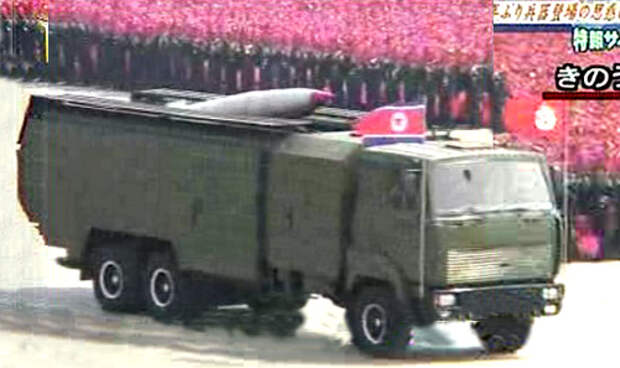

KN-2 - фотографии с парада, кадры телетрансляции (2007-2008 г.г.).

Реконструкция облика KN-2 Toksa по нескольким кадрам с парада (с) military.tomsk.ru, 2009 г.

Проекции СПУ KN-2 Toksa на шасси МАЗ-63171 (с) military.tomsk.ru, 2009 г. на базе рисунка Planeman, 2006 г.

- 2009 г. 11 января - Северная Корея произвела три пуска ракет KN-02 в сторону Японского моря.

Ракеты KN-2 Toksa - северокорейский аналог ОТР 9М79 "Точка" на параде в Пхеньяне, 15 апреля 2012 г. (фото из архива Boaz Guttman, http://www.flickr.com).

- 2013 г. 16 марта - КНДР произвела два пуска ракет предположительно KN-02 на восточном побережье (источник).

- 2013 г. 18-19 мая - КНДР с восточного побережья произвела 4 пуска ракет малой дальности в Японское море. Предположительно, испытывались ракеты KN-02 или новые противокорабельные ракеты.

- 2013 г. 20 мая - КНДР с восточного побережья произвела еще 2 пуска ракет малой дальности в Японское море. Возможно, речь идет о ракетах KN-09.

- 2014 5 марта - на вооружении армии КНДР по оценке военных Южной Кореи не менее 30 ракетных комплексов и не менее 100 ракет KN-02 (источник).

Ливия - 2008 г. - есть на вооружении с большой вероятностью.

Польша:

- 1998 г. - начало 2000-х годов - есть на вооружении.

Северный Йемен:

- 1988 г. или 1994 г. - поставлены 10 комплексов ОТР "Точка", применялись (35 пусков) в ходе гражданской войны с Южным Йеменом в ответ на применение последним ракет SCUD.

- 2009 г. - на вооружении 10 комплексов.

Сирия:

- 1983 г. - первые поставки, 18 комплексов.

- 1988 г. - всего на вооружении 36 ракет.

- 1998-2006 г.г. - на вооружении 18 комплексов "Точка".

- 2009 г. - по западным данным на вооружении как минимум одна ракетная бригада и всего 36 ракет.

Словакия:

- 1998 - начало 2000-х годов - на вооружении 8 комплексов.

Украина:

- 1991-1992 г.г. - на момент распада СССР на территории Украины остались вероятно следующие ракетные бригады, имевшие на вооружении к этому моменту комплексы "Точка":
- 123-я ракетная бригада (пос.Конотоп) 1-й гвардейской отдельной армии Киевского ВО, позже расформирована;

- 189-я ракетная бригада (пос.Бельцы) 14-й гвардейской отдельной армии Одесский ВО, позже расформирована;

- 459-я ракетная бригада (Дьер) ЮГВ, выведена в Белую Церковь Киевского ВО, расформирована (не ранее 1998 г.);

- 1993 г. - 199-я гвардейская ракетная Дрезденская ордена Александра Невского бригада (г.Нестеров - ныне Жовква) 8-й танковой армии Прикарпатского ВО (перевооружена с комплекса 9К72) вошла в состав ВС Украины. В 1998 году перевооружена комплексы 9К72 и вошла в состав 1 ракетной дивизии ВС Украины.

- 1999 г. 20 апреля - при учебных стрельбах на полигоне "Гончаровский" (130 км к северу от Киева) ракетами
"Точка", ракетой с инертной БЧ был поражен жилой дом в Броварах. Ракета пробила 9 этажей, погибли 3 и ранены 5 человек. Использовалась ракета с истекшим сроком хранения.

- 2001 г. - 159-я ракетная бригада (г. Кировоград, СССР), в августе 1993 г. вошла в состав ВС Украины, в 2001 г. первый дивизион бригады перевооружен на комплекс 9К79 "Точка" (4 СПУ), остальная техника (9К72) сдана на базы хранения, перевооружение оставшихся двух РДН на 9К79 "Точка" не происходило и в августе 2003 г. бригада расформирована.

- 2007 г. - два дивизиона ракет"Точка-У" базируются в Хмельницком.

- 2008 г. - поставлены в Азербайджан 3 СПУ 9П129-1М.

- 2009 г. - по западным данным на вооружении и хранении 90 комплексов "Точка" и/или "Точка-У". В составе вооруженных сил комплекс "Точка-У" есть только в 19-й ракетной бригаде (г. Хмельницкий) - 12 пусковых установок.

Чехословакия:

- 1985 г. - комплекс "Точка" уже есть на вооружении, 8 комплексов. Перешли в армию Словакии.

Источник

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Оптика

Дальние дали

Я так вижу

Свежие комментарии

Баллистический ракетный комплекс "Точка-У". Подробные ТТД того, что ополченцы ЛНР обнаружили в районе станции Вергунка
